0

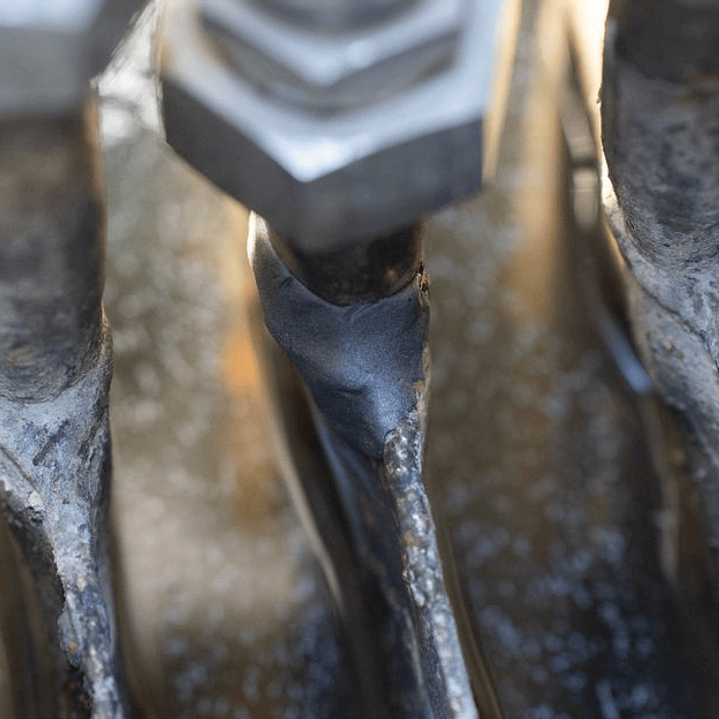

Se aplica para reparaciones y trabajos de reacondicionamiento anticorrosivos de piezas de acero inoxidable y de otros metales inoxidables tales como tanques y carcasas, máquinas de rellenado y embaladoras, tuberías y carcasas. Este producto permite evitar prolongados tiempos improductivos y costosos gracias a que las piezas reparadas pueden someterse después de corto tiempo a cargas mecánicas (en 60 min. aprox.).
La Masilla Reparadora Acero Inoxidable puede utilizarse en la construcción de tanques y aparatos, en la industria de comestibles, cosmética y farmacéutica y en una gran cantidad de otros campos.
PREPARACIÓN DE LA SUPERFICIE
Para obtener una perfecta adherencia es necesario que las superficies a unir estén limpias y secas (por ejemplo, limpiar y desengrasar con el Limpiador de Superficies WEICON).
PROCESAMIENTO
Las Masillas Reparadoras WEICON pueden rellenar en cada operación holguras de un máx. de 15 mm. El tiempo de manipulación especificado se refiere a una preparación de 25 g de material a la temperatura ambiental. Si la cantidad de material preparado es mayor, el endurecimiento es más rápido debido al típico calor de reacción de resinas epoxi (reacción exotérmica). Las temperaturas altas reducen también el tiempo de manipulación y endurecimiento. (Regla general: cada aumento de +10°C sobre la temperatura ambiental reduce a la mitad el tiempo de manipulación y endurecimiento). Las temperaturas bajo +16°C prolongan considerablemente el tiempo de aplicación y endurecimiento. A partir de +5°C aproximadamente ya no tiene lugar reacción alguna
FICHA TECNICA
Materiales de carga: Acero
Consistencia: Plastilina
Color: Gris oscuro
Temperatura de procesamiento: +15°C to +40°C
Temperatura el secado: +6 hasta +40
Humedad relativa: < 85 %
Relación de mezcla por peso: 1:1
Densidad de la mezcla: 2,2 g/cm³
Holgura máxima: 15 mm
Tiempo de manipulación a 20°C, mezcla de 10 g 5 min.
Sólido a mano (35 % de la resistencia): 10 min.
Mecánicamente resistente después (80 % de la resistencia): 60 min.
Fuerza final (100 % de la resistencia): 24 horas
Encogimiento: <1,0 %
Propiedades mecánicas después del curado
Resistencia a la compresión: DIN EN ISO 604 55 MPa
Dureza (Shore D) DIN ISO 7619 80±3
Resistencia adhesiva DIN EN ISO 4624 8 MPa
Resistencia a la temperatura: -50 °C to +120 °C, briefly up to +150 °C
