0

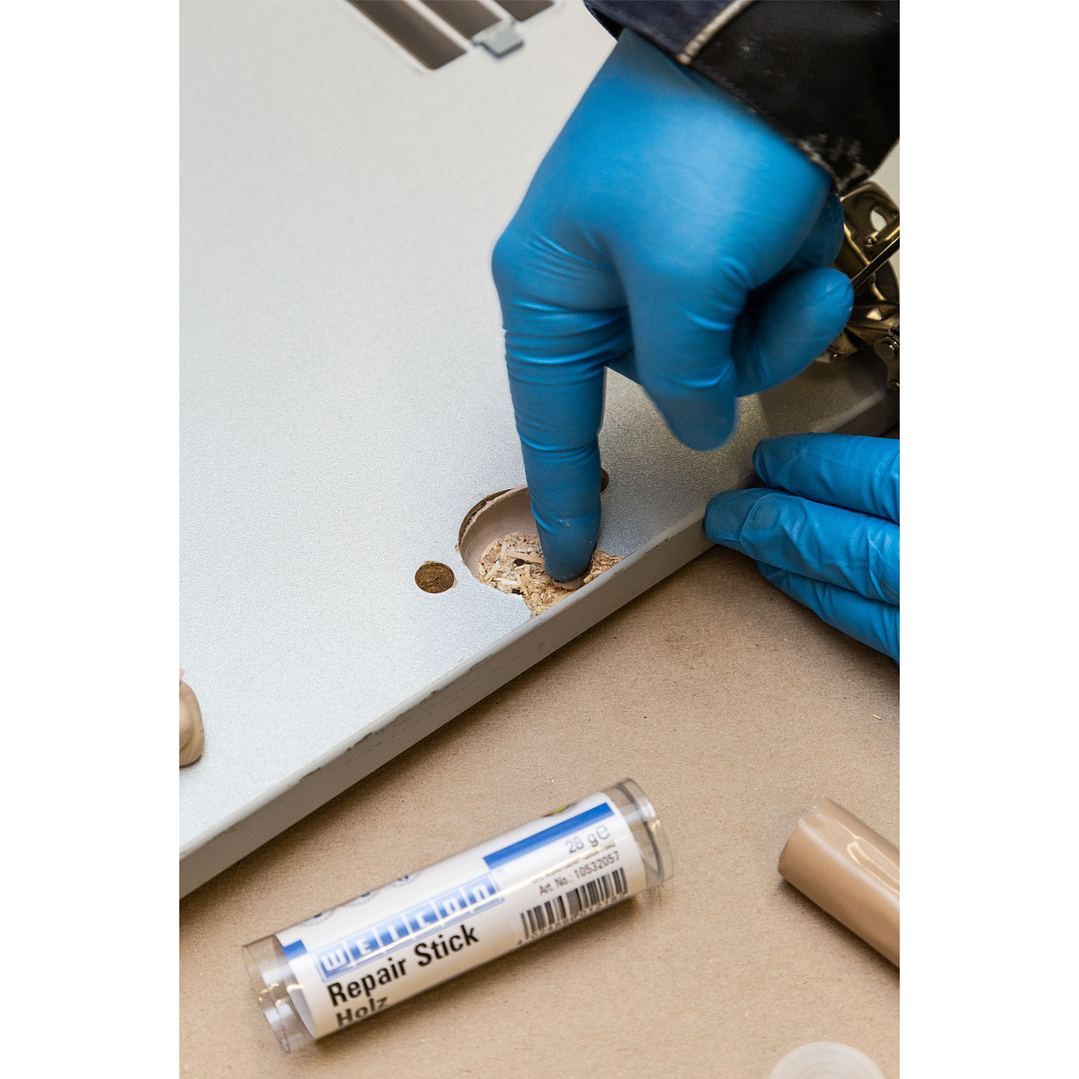

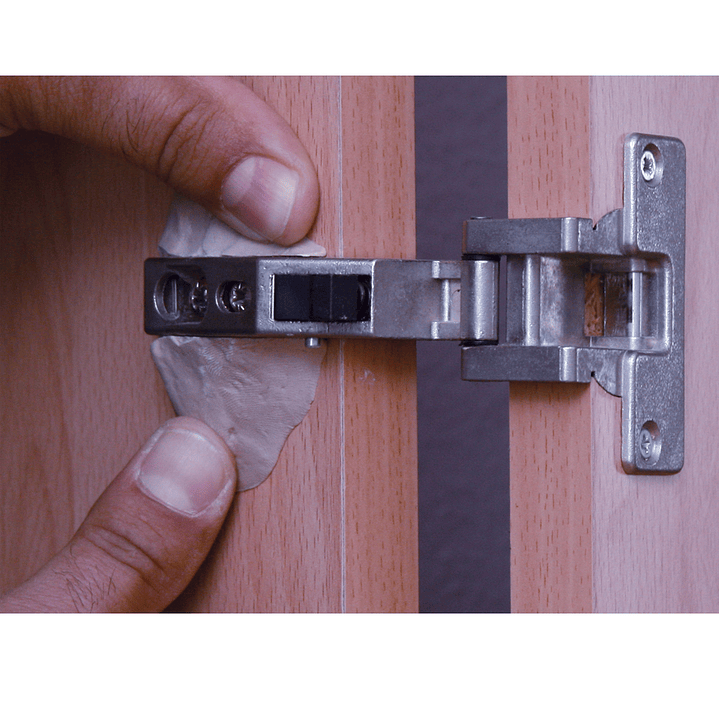

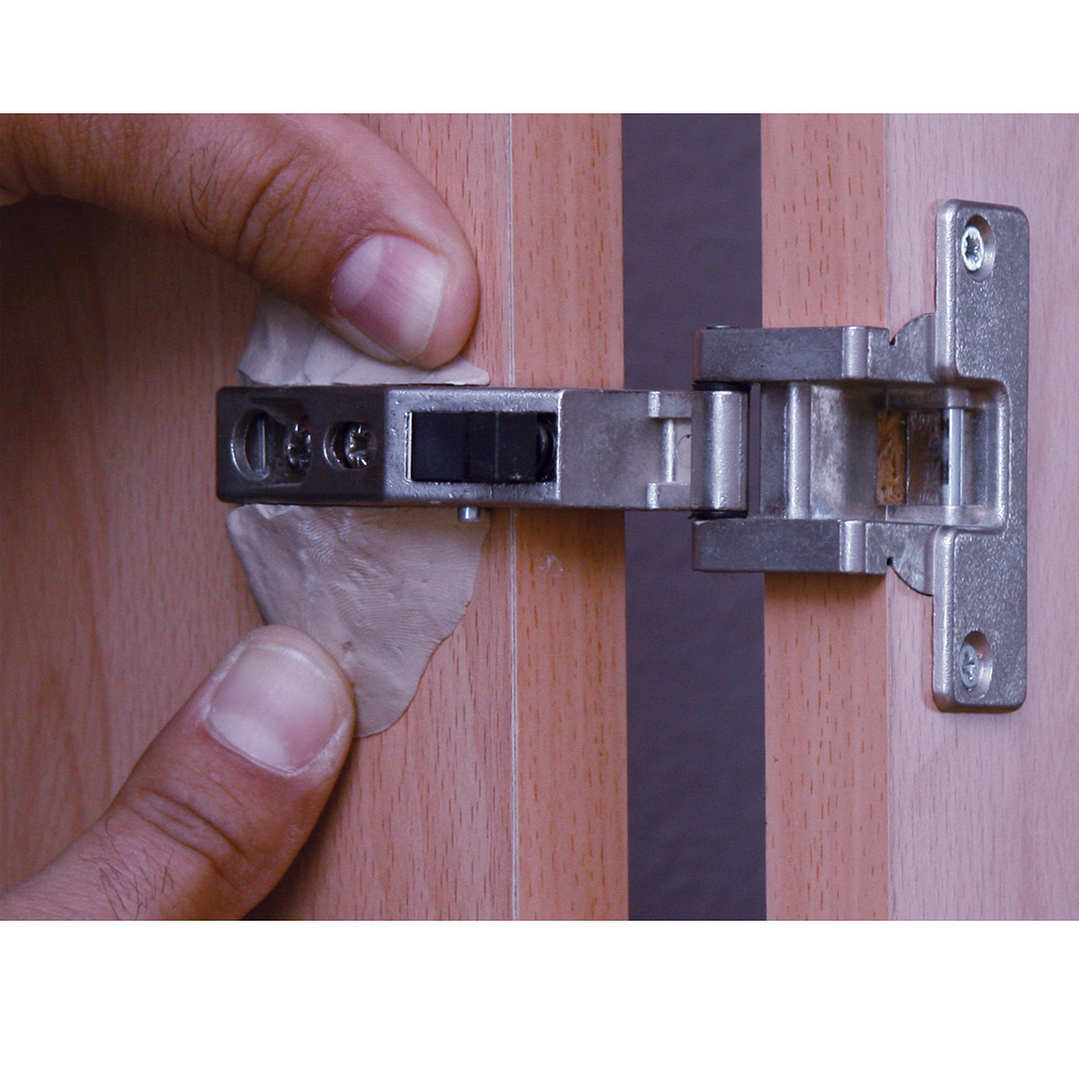

Para reparaciones duraderas de piezas de madera, con elasticidad residual y sin contracción. Para reparar grietas, taladros, piezas de madera requebrajadas y quebradas y para sellar ranuras en marcos de ventanas y puertas, enchapados, tableros y tablas, modelos y juguetes de madera.
La Masilla Reparadora Madera puede utilizarse en la industria maderera y de muebles, en la construcción de modelos y en una gran cantidad de otros campos.
PREPARACION DE LA SUPERFICIE
* Para obtener una perfecta adherencia es necesario que las superficies a unir estén limpias y secas (por ejemplo, limpiar y desengrasar con el Limpiador de Superficies WEICON).
PROCESAMIENTO

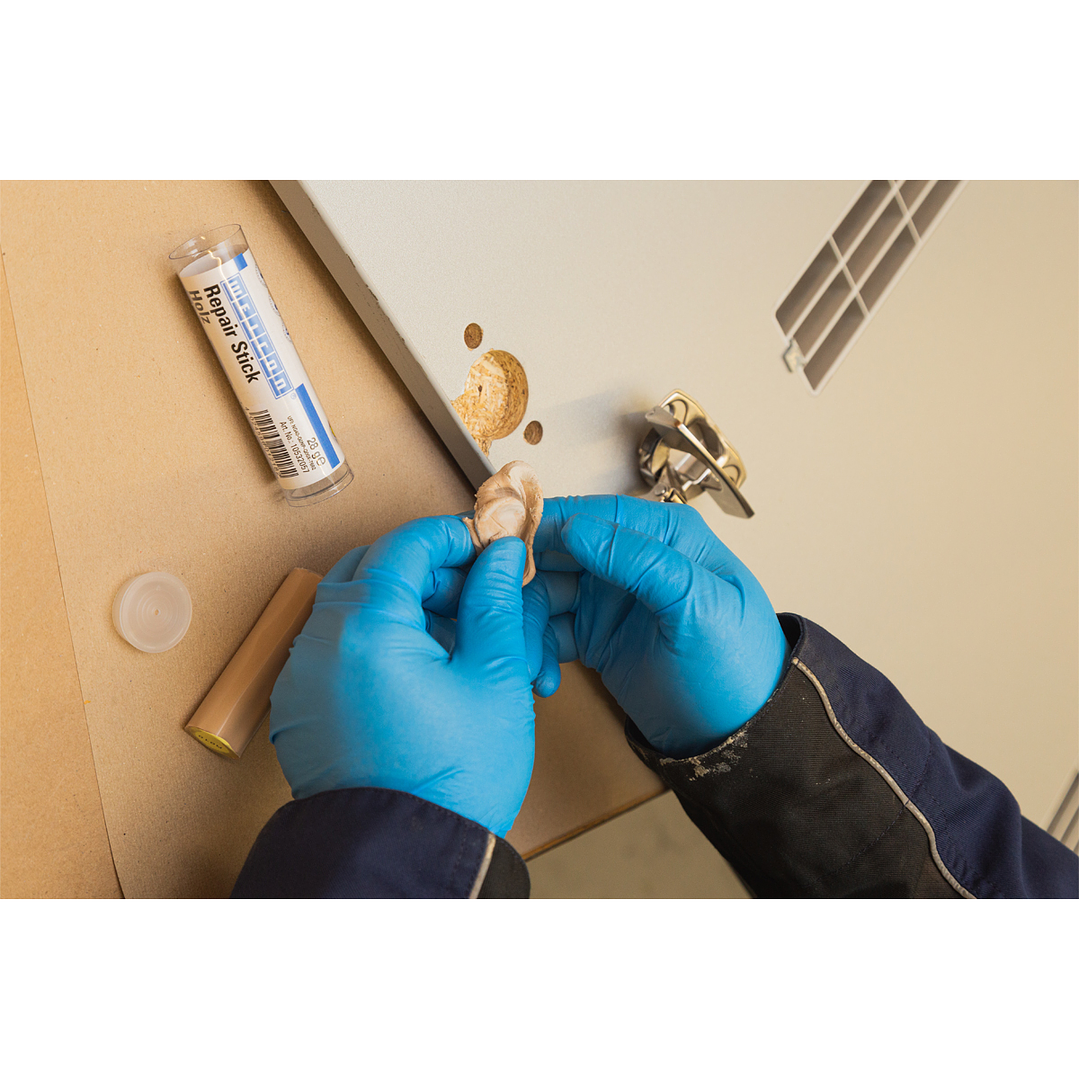

* Las Masillas Reparadoras WEICON pueden rellenar en cada operación holguras de un máx. de 15 mm. El tiempo de manipulación especificado se refiere a una preparación de 25 g de material a la temperatura ambiental. Si la cantidad de material preparado es mayor, el endurecimiento es más rápido debido al típico calor de reacción de resinas epoxi (reacción exotérmica). Las temperaturas altas reducen también el tiempo de manipulación y endurecimiento. (Regla general: cada aumento de +10°C sobre la temperatura ambiental reduce a la mitad el tiempo de manipulación y endurecimiento). Las temperaturas bajo +16°C prolongan considerablemente el tiempo de aplicación y endurecimiento. A partir de +5°C aproximadamente ya no tiene lugar reacción alguna.
FICHA TECNICA
* Base: Resina epoxi con carga mineral
* Consistencia: Pastoso
* Color después del secado: Beige claro
* Relación de mezcla en función del volumen (resina/endurecedor): 1:1
* Densidad de la mezcla: 0,9 g/cm3
* Holgura máxima: 15 mm
* Temperatura de procesamiento: +10 hasta +40 °C
* Temperatura del secado: +6 hasta +40 °C
* Tiempo de manipulación con 25g de mezcla y a +20°C: 15 min.
* Sólido a mano (35% de la fuerza final) después: 45 min
* Resistencia mecánica (50% de la fuerza final) después de: 60 min
* Dureza final (100% de la fuerza) después de: 24 h
* Resistencia a la compresión (DIN 53281-83): 75 N/mm2
* Resistencia media a la tracción y al cizallamiento después de 7 días a +20°C según DIN EN 1465 : Haya lijada: 6,2 N/mm2
* Dureza Shore D: 70
* Conductividad térmica (ASTM D 257): 0,3 W/m·K
* Contracción linear: <1 %
* Resistencia eléctrica (ASTM D 257): 5•1011 Ohm/cm
