Kit Reparador De Correas Transportadoras Weicon 590

El WEICON Kit Reparador de Correas es un sistema de poliuretano de 2 componentes para la rápida reparación y recubrimiento de superficies de goma.

Tiene una alta velocidad de curado, gran elasticidad y resistencia al desgaste, es resistente a los impactos y a la abrasión, y tiene una resistencia al desgarro particularmente alta.

Gracias a su alta resistencia mecánica, es especialmente adecuado para reparaciones en componentes de goma y metal, que están expuestos a impactos, abrasión o vibraciones.

El Kit Reparador de Correas ofrece un proceso rápido y fácil. Después de sólo 30 minutos, la superficie tratada ya puede ser lijada y alisada.

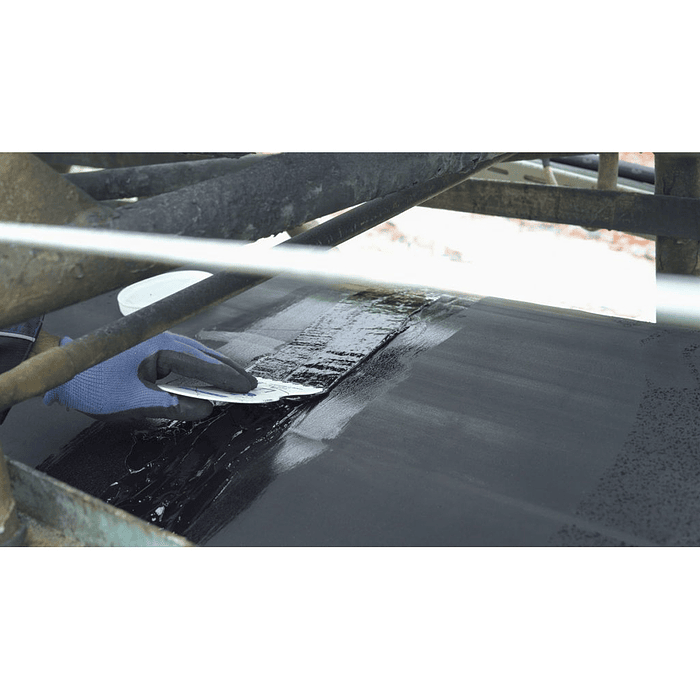

El producto es adecuado para diversas aplicaciones, como la reparación y el revestimiento de cintas transportadoras, la reparación de revestimientos de goma, para su uso como protección flexible contra el desgaste, y para la rápida reparación de superficies de goma desgastadas.

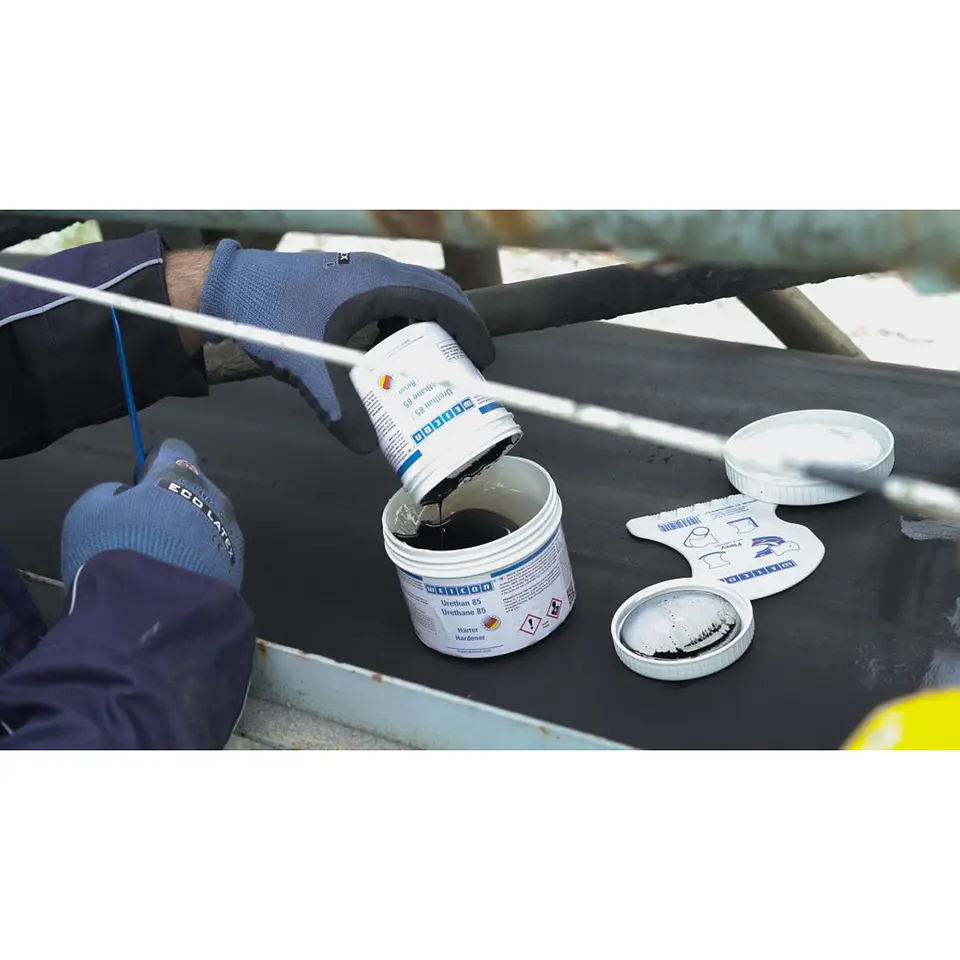

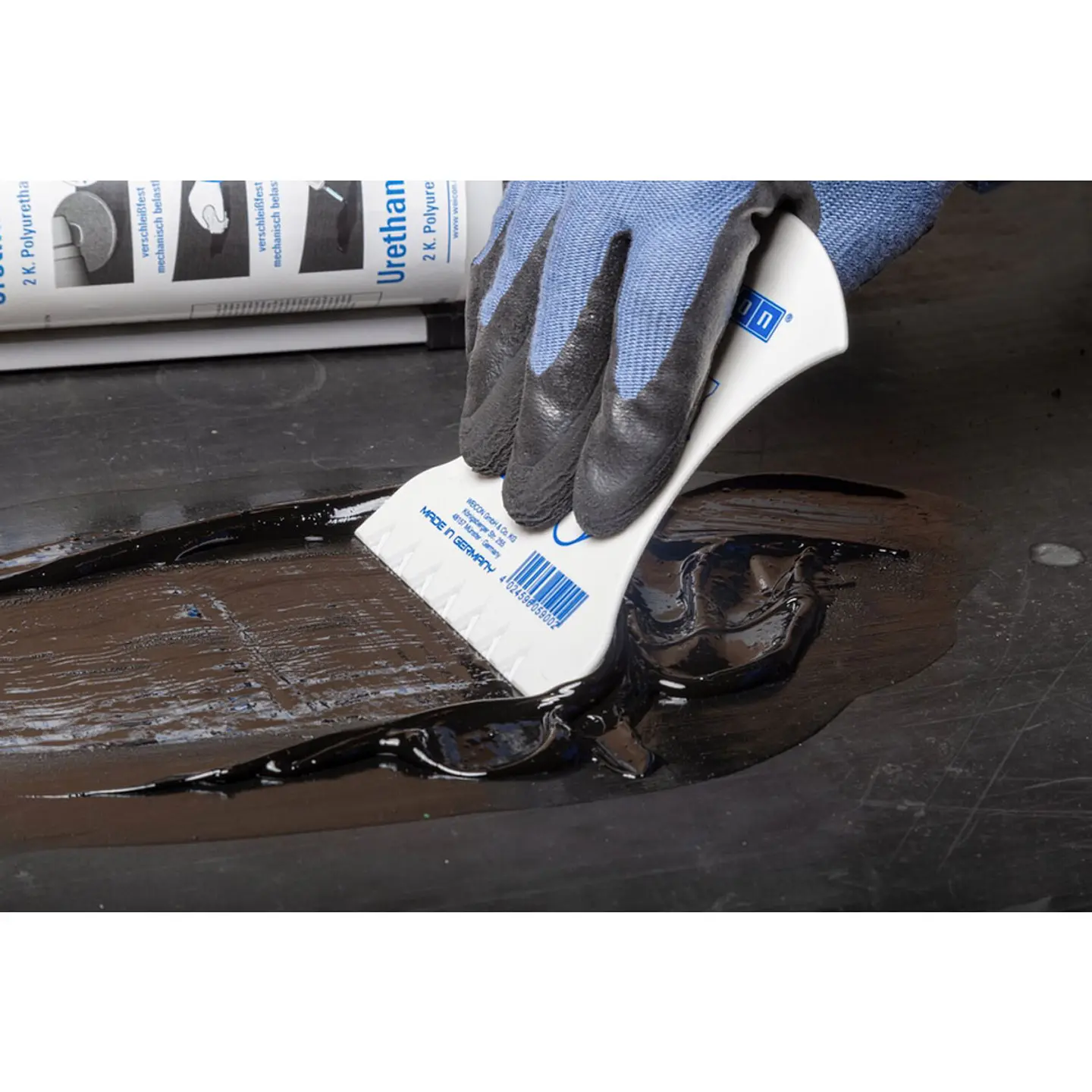

Además del sistema de poliuretano, el kit comprende una imprimación para el pretratamiento de la superficie y una espátula para extender el compuesto de manera uniforme.

A fin de abarcar una gama de aplicaciones más amplia, además del clásico paquete de 500 g, que debe mezclarse a mano, el producto también está disponible en un cartucho doble de 540 g de fácil uso.

• Aplicación rápida sin herramientas
• Altamente elástico, resistente al desgaste, a los impactos y a la abrasión.
• Alta resistencia a los productos químicos y a la presión

FICHA TECNICA URETANO 85

• Base : Poliurea
• Color después del secado: negro
• Mezcla (peso) % resina/endurecedor : 10:100
• Tiempo de manipulación a +20°C : 20 Min
• Mecanizable/demoldeable después: 6 - 8 h
• Dureza final después de: 24 h
• Dureza Shore A : 85
• Elongación hasta la rotura (DIN EN ISO 527) : 470 %
• Resistencia a la tracción (ISO 527) max. : 7,8 N/mm2
• Módulo E (DIN EN ISO 527) : 9,6 N/mm2
• Resistencia al desgarre : 31 kN/m

RESISTENCIA AL DESGARRO DE MEDIA DURACION CON EL PRIMER G SEGUN NORMA DIN EN 1465

• Acero arenado: 8 N/mm2

• Acero inoxidable arenado: 8 N/mm2
• Aluminio tratado con chorro de arena: 7 N/mm2
• Acero galvanizado : 4 N/mm2
• Inyección en agua (7 días): <1,5 %
• Resistencia a la temperatura (húmeda): -60 hasta +60 °C
• Resistencia a la temperatura (seca): -60 hasta +100 °C
• Base : Uretano
• Color: amarillento, transparente
• Relación de mezcla en función del peso (resina/endurecedor): 32:1
• Densidad de la mezcla: 1,1 g/cm3
• Viscosidad a +20°C según Brookfield: 40 mPa·s
• Tiempo de manipulación a +20°C: 15 Min.
• Ficha Técnica Primer G : después de 30 hasta 60 Min.
