Envío gratis para compras superiores a $34.990 por todo Santiago de Chile

Adhesivo Estructural de Acrilato Easy-Mix PE-PP 50

$40.150
10665024
+
-
Only 100 units of this product remain
ES_TDS_Easy-Mix_PE-PP_50.pdf

WEICON Easy-Mix PE-PP 50 es un adhesivo estructural bicomponente a base de metilacrilato. Debido a su curado transparente, es especialmente adecuado para el pegado de plásticos de baja energía, como el PE, el PP y el TPE, que son ópticamente exigentes y de alta resistencia.

PREPARACION DE LA SUPERFICIE

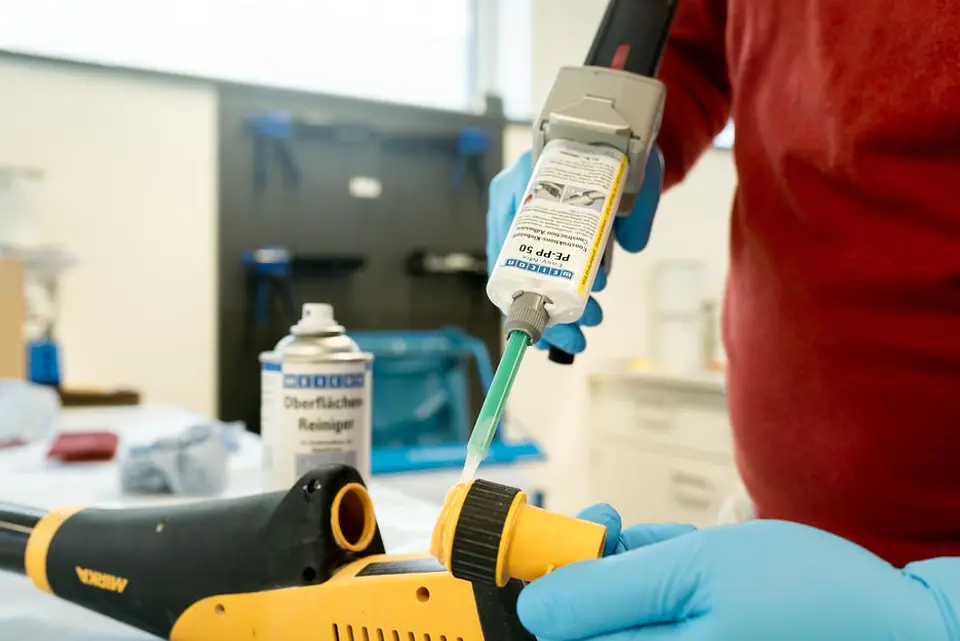

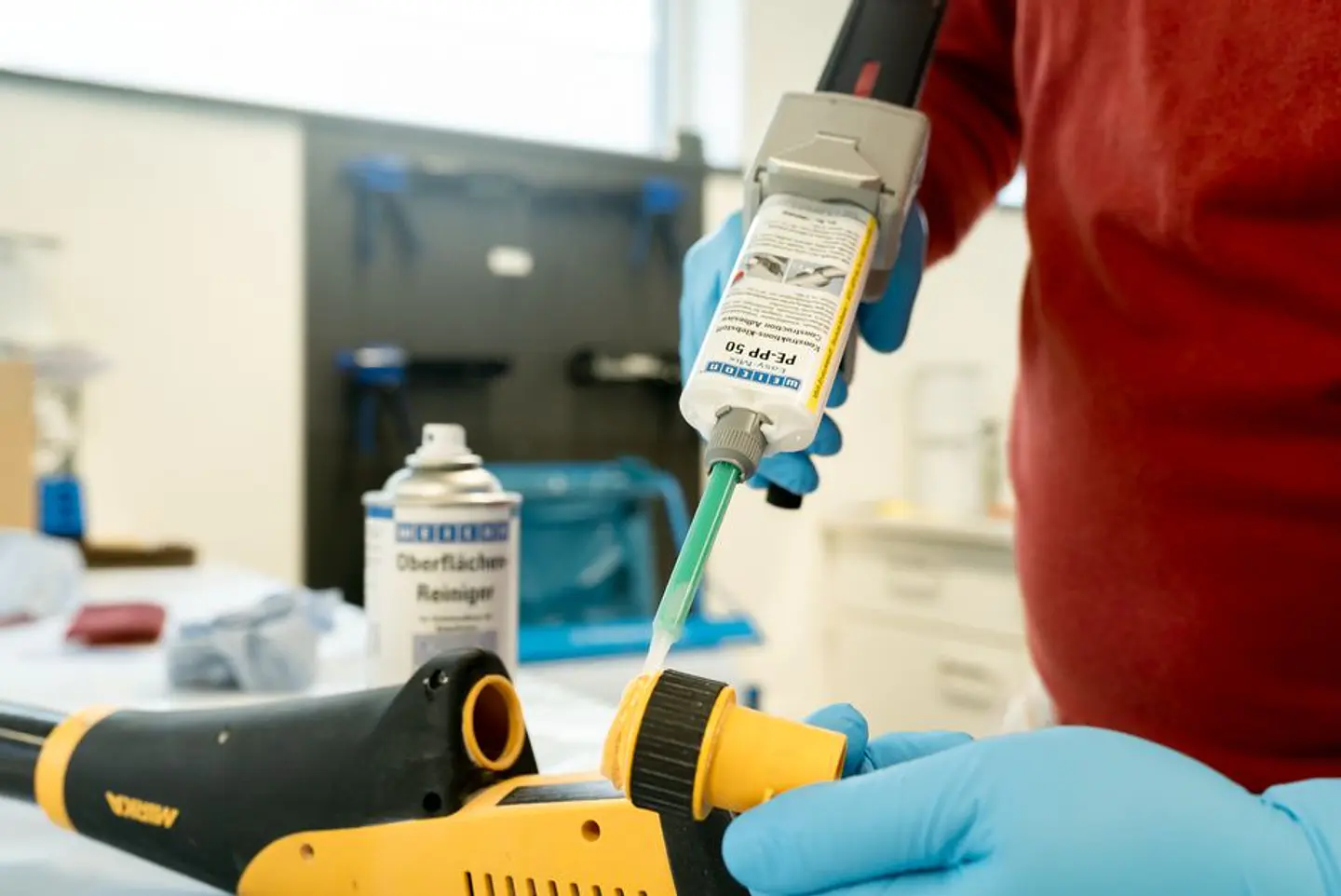

Para obtener una perfecta adherencia es necesario que las superficies a unir estén limpias y secas (por ejemplo, limpiar y desengrasar con el Limpiador de Superficies WEICON). Las superficies lisas pueden ser lijadas mecánicamente.

FORMA DE USO

Los productos de la línea WEICON Easy-Mix pueden ser procesados directamente del cartucho doble con la boquilla aplicadora contenida en el envase. Deseche los primeros 5 cm de producto.

El adhesivo se aplica en una de las superficies a unir. El tiempo de aplicación indicado se refiere a una preparación de 10 ml de material a la temperatura ambiental. Con cantidades más grandes, el secado es más rápido.

Las temperaturas altas reducen también el tiempo de manipulación y endurecimiento. (Regla general: cada aumento de +10°C sobre la temperatura ambiental reduce a la mitad el tiempo de manipulación y endurecimiento). Las temperaturas bajo +16°C prolongan considerablemente el tiempo de aplicación y endurecimiento. Por debajo de +5°C aproximadamente ya no tiene lugar reacción alguna.

ALMACENAMIENTO

  • 12 meses a +2°C hasta +7°C, 3 meses a +20°C hasta +25°C

FICHA TECNICA

  • Base: Metil metacrilato
  • Consistencia: Pastoso
  • Color: Transparente
  • Procesamiento: Easy-Mix
  • Relación de mezcla por peso: 1:1
  • Viscosidad de la mezcla : 20.000 mPa·s
  • Densidad de la mezcla: 1 g/cm3
  • Holgura máxima: 0 - 1,00 mm
  • Tiempo de manipulación a 20 °C: 6 min.
  • Resistencia a la temperatura:  -50 °C a +80 °C, a corto plazo hasta +100 °C
  • Sólido a mano (35 % de la resistencia): 12 min
  • Fuerza final (100 % de la resistencia): 24 horas
